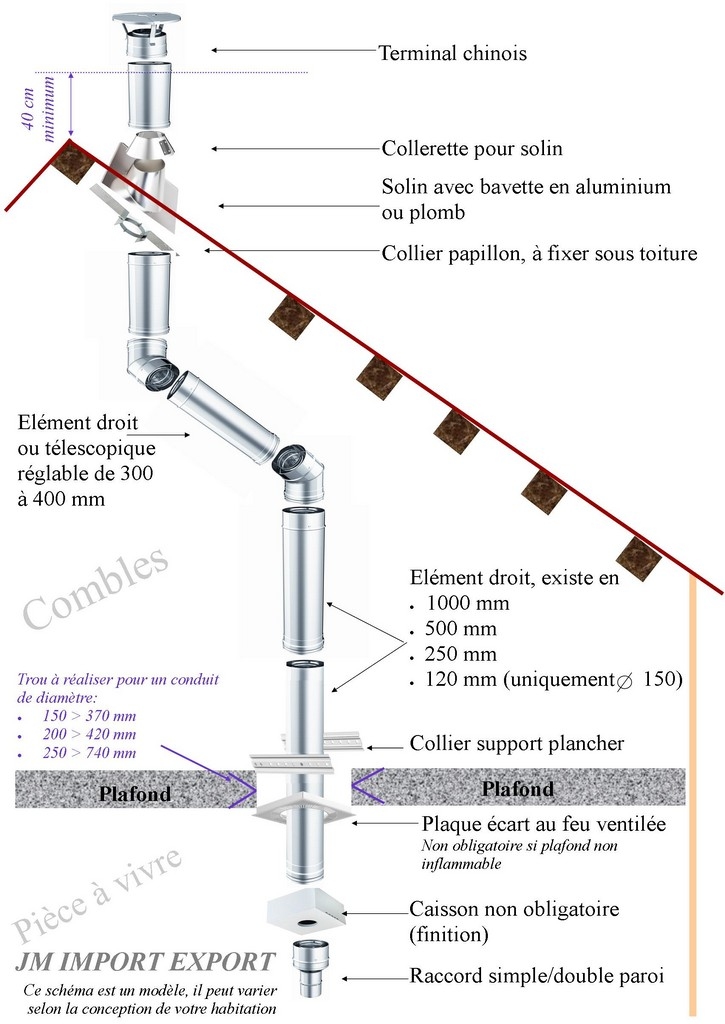

Shéma de montage d'un conduit intérieur et descriptif de nos conduits

Télécharger le document en format PDF

Télécharger le document en format PDF

Les conduits de fumée double paroi sont composés comme suit :

• Paroi intérieure acier inox 316L épaisseur 0,5 mm pour toutes les versions
• Paroi extérieure disponibles avec les finitions suivantes :

       -         Acier inox 304 BA épaisseur 0,5 mm

       -         Cuivre épaisseur 0,6 mm

Tous les produits sont fabriqués à travers des procédés automatiques comme :

• Soudure au laser longitudinale
• Soudure robotisée tig des coudes
• Emboitement femelle.
• Isolation par laine de roche épaisseur 25 mm, assurant ainsi une densité moyenne de 180kg/m³

Les conduits de cheminée pour générateurs à combustible solide et/ou liquide peuvent atteindre une température de 200°C en utilisant des joints silicone (sur demande) ou 400°C sans joint pour les conduits diamètres intérieures de 150 mm ou 600°C sans joint pour les autres diamètres intérieures.

Les conduits double paroi isolés sont utilisés pour l’évacuation des fumées, fonctionnement en conditions sèche ou humide avec pression négative N1 40 Pa (sans joint) ou avec pression positive P1 200 Pa (avec joint).

Ils peuvent également être installés à l’intérieur comme tuyau de raccordement.

Toute la gamme est testé V2, donc elle est résistante à la corrosion.

Les conduits commercialisés disponibles sont ceux de diamètre intérieures 150mm,180mm et 200 mm.

Les autres conduits du diamètre 80mm au 350 mm exceptés ceux indiqués précedement, et qui ne sont pas proposés sur notre site Internet sont disponibles uniquement sur demande.
